Пультовое оборудование УВД

НАЗНАЧЕНИЕ

Пультовое оборудование предназначено для организации рабочего места диспетчера служб управления воздушным движением (УВД), осуществляющего управление движением самолетов на аэродроме, управление воздушным движением в районе аэродрома, на трассах, вне трасс, местных воздушных линиях в составе модернизируемых и вновь создаваемых автоматизированных и неавтоматизированных систем УВД, а также рабочих мест тренажеров диспетчеров УВД.

Пульты диспетчера УВД «Пульт №1» и «Пульт №2» были сертифицированы в 2011 г. Получен Сертификат типа, выдаваемый Межгосударственным авиационным комитетом (МАК).

Пульты №1 и №2 предназначены для размещения органов управления, средств отображения и средств коммутации на рабочем месте диспетчера управления воздушным движением.

Пульты имеют современный механизм регулировки высоты, гарантирующей отсутствие толчков, скрытое расположение сигнальных кабелей подключения, эргономичное расположение монитора (при последующей установке) гарантирует оптимальный угол обзора, их поверхности обладают направленно-рассеянным отражением светового потока, исключающим появление бликов в поле зрения оператора.

УСТРОЙСТВО И РАБОТА

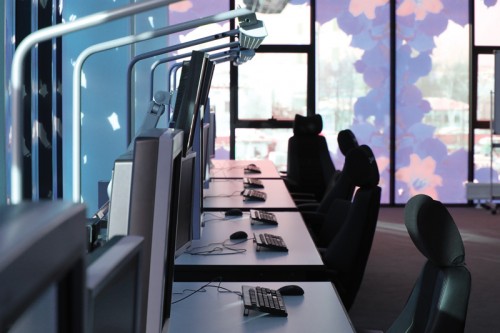

Пульты №1 и №2 являются рабочими местами оператора с элементами механизма регулировки высоты (гарантирующей отсутствие толчков), системой освещения, системой для крепления мониторов и блоком розеток для подключения питания, средств отображения и средств коммутации, размещаемых на пульте. В качестве консоли используется операторский пульт ECL1T серии ErcoCon производства фирмы Knurr. Механизм регулировки высоты встроен в операторский пульт ECL1T. В качестве системы освещения используется специализированная лампа люминесцентная дневного света серии ErcoCon с креплением на рельс.

В систему крепления мониторов входят следующие кронштейны:

  • ECL monitor level k.HV for W1600/Система для крепления плоских мониторов W1600v - 1 шт.
  • Flat Screen Hold.Hing.Arm Type D/Адаптер( крепление) для TFT-монитора - 2шт.

Для размещения оборудования дистанционного управления радиостанциями авиационной воздушной связи ОВЧ диапазона, оборудования дистанционного управления радиостанциями авиационной воздушной связи ВЧ диапазона, оборудования наземной громкоговорящей и телефонной диспетчерской связи, оборудования дистанционного управления радиостанциями внутриаэропортовой радиосвязи, панели оперативного управления и сигнализации светосигнального оборудования аэродрома, панели управления работой ДПРМ в радиотелефонном режиме, панели сигнализации работоспособности инструментальных систем посадки, панели сигнализации работоспособности ОСП, панели управления ПРЛ, панели индикатора табло аппаратуры занятости ВПП, панели системы аварийного оповещения в конструкции пульта предусмотрена консоль для дополнительного оборудования. Консоль устанавливается при необходимости.

Контроль, настройка и регулировка осуществляются предприятием-изготовителем, и после установки на объекте проверяется только его работоспособность.

Поделиться:

Основные технические характеристики

Пульт №1

  • Габаритные размеры
    • 2400 х 1970 х 1000 мм
  • Масса, не более
    • 300 кг
  • Мощность, потребляемая от сети 220 В 50 Гц, не более
    • 300 Вт
  • диапазон рабочих температур
    • от +5 до +40 С
  • относительная влажность воздуха при температуре +25 С, не более
    • 80%
  • атмосферное давление в диапазоне
    • от 650 до 790 мм рт. ст.
  • время готовности после включения, не более
    • 25 с
  • время автономной работы при пропадании напряжения в сети электропитания
    • 20 мин
  • средняя наработка на отказ, час
    • 10000
  • среднее время восстановления силами дежурной смены с использованием ЗИП, мин.
    • 20
  • ресурс в течение 10 лет с момента ввода в эксплуатацию, час
    • 80000
  • средний срок сохраняемости, лет
    • 1

Пульт №2

  • Габаритные размеры
    • 1600 х 1970 х 1000 мм
  • Масса, не более
    • 300 кг
  • Мощность, потребляемая от сети 220 В 50 Гц, не более
    • 300 Вт
  • диапазон рабочих температур
    • от +5 до +40 С
  • относительная влажность воздуха при температуре +25 С, не более
    • 80%
  • атмосферное давление в диапазоне
    • от 650 до 790 мм рт. ст.
  • время готовности после включения, не более
    • 25 с
  • время автономной работы при пропадании напряжения в сети электропитания
    • 20 мин
  • средняя наработка на отказ, час
    • 10000
  • среднее время восстановления силами дежурной смены с использованием ЗИП, мин.
    • 20
  • ресурс в течение 10 лет с момента ввода в эксплуатацию, час
    • 80000
  • средний срок сохраняемости, лет
    • 1
